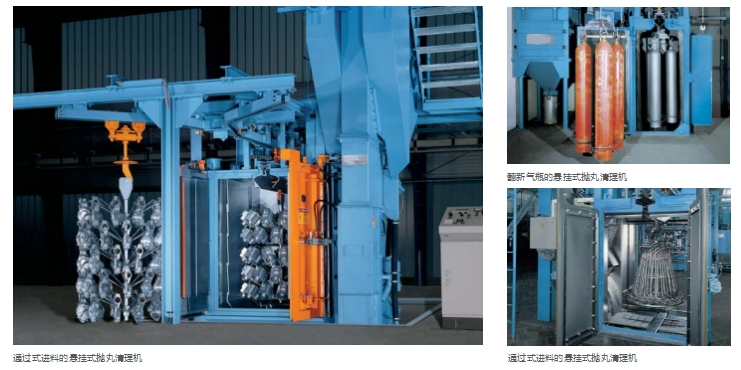

完成抛丸清理的同时解决工件输送环节

无锡途途悬挂式清理机使用经济﹒ 性能卓越,素以其在众多领域的广泛 应用而著称、吊钩的采用使各种工件 均能获得经济﹒可靠的清理,从小型工 件到超大型铸件皆适用、除了应用广泛之外,无锡途途的悬 挂式抛丸清理机还具有以下优势。

应用领域不受限制

• 铸件清理﹒去芯及精抛，安括易裂﹒ 忌磕碰的铸件

• 锻件或硬化钢零部件的除氧化皮

• 除锈﹒拉毛与精整

• 抛丸强化

• 可用于重工行业,设计紧凑坚固,使 用寿命长

• 清理能力卓越﹒效率高

• 丸料消耗小可靠的清洁和除尘

• 设备型号齐全 ,可是用于各种不同 产量﹒各种不同种类的工件

• 模块化设计 , 易于整合到现有的生 产流水线

• 采用高耐磨材料,使用寿命长

• 操作∶全﹒维护需求少, 同时维修方 便(易进入维修区,外置轴承,易于更 换易损件)

• 风选与磁选组合式分离器 ,砂丸分 离能力更高

设计与运行

获得实际应用验证的解决方案

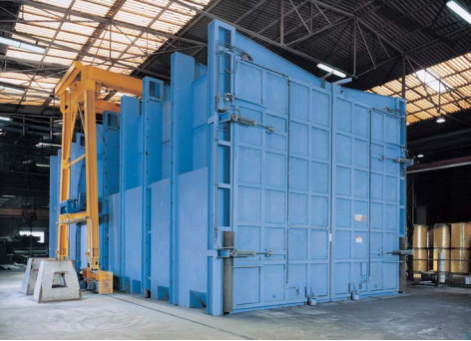

基本系列不种尺寸的抛丸室装有2个、3个、4个或更多的抛丸器。根据工件的尺寸及产量,可以将若干设备串联使用。工件输送方式可分为往复式或贯通式。在清理大型工件时, 出入口可特殊设计。

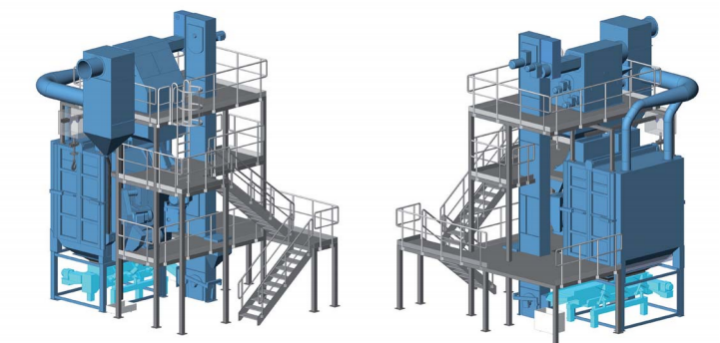

设备部件

设备的重要组件:

• 型钢加强、牢固焊接的抛丸室

• 重型抛丸器

• 振动输送机或螺旋给料机,与相关 的应用组合

• 丸料循环系统

• 丸料分离系统

• 悬挂输送系统

正对抛丸器的易损部位安装有可更换 的锰钢内衬保护,根据需要,衬板材料 也可为强化工具钢。表面独特的抛丸 器布置,保证了工件所有表面一次清 理干净,即使有内凹的表面。

工件悬挂在吊钩上,送入抛丸区域内自转或双自转, 实现丸料从不同角度覆盖工件, 以避免抛射死角。

悬挂输送系统

悬挂输送系统:

简单创新的抛丸解决方案

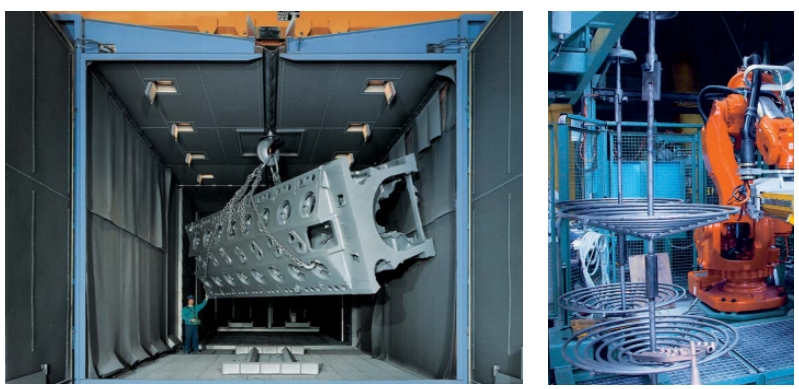

作为输送设备,悬挂系统不但提供了最  佳的物流解决方案,并且节省了可观的  综合成本。悬挂系统不但是抛丸室内清  理的需求, 同时也解决了上下料的问题。 轨道、开关和叉道的灵活配置,可以有  限的费用轻松实现物流路线的变更或  延长。吊钩在抛丸室外部通过人工、叉车、行  车、升降葫芦或机器人上料,再进入抛  丸室一次性彻底清理工件的所有表面。

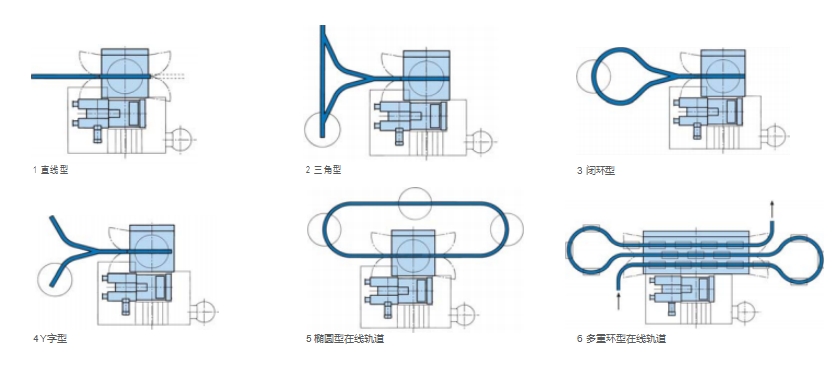

往复式或贯通式闭环轨道

通过驱动系统,钓钩在抛丸区域内行走  并自转。双向自转(顺时针与逆时针)作  为一种附加选项。这种模式实现抛丸从  不同的角度覆盖工件, 以避免抛射死角。对于易碰伤的工件, 闭环轨道的使用可 以实现工件多次进出抛丸室,每次清理 特定的表面。

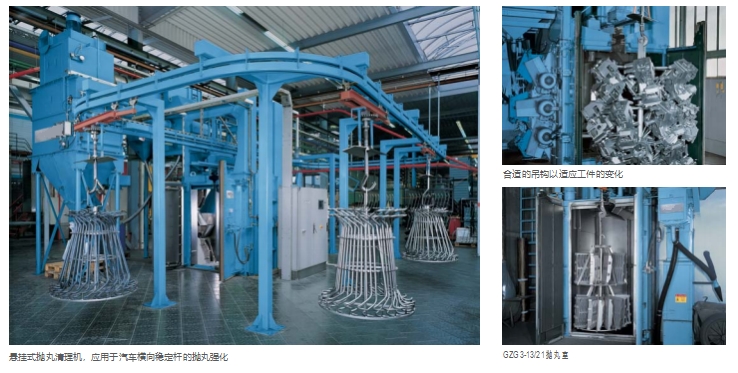

悬挂吊钩系统

标准吊钩系统:吊钩的设计、形式取决于工件特点与 抛丸目的。可能有以下几种形式∶

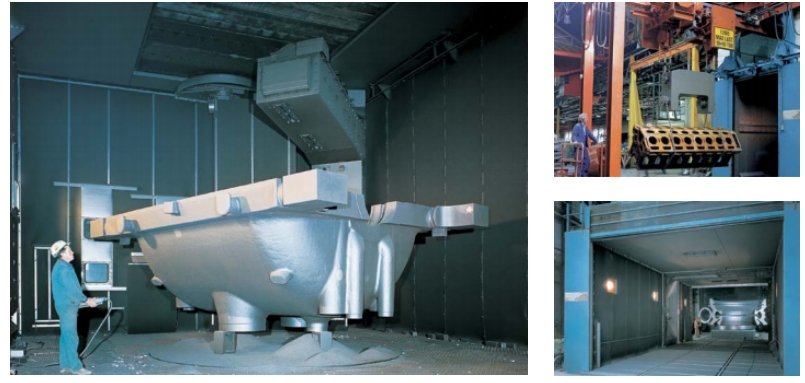

手动吊钩:对于单件重量不超过2000公斤的小批量工件,可采用手动吊钩。如需要,可配置电力驱动和升降机构 , 吊重可达 20,000公斤(特殊设计甚至可30,000公斤)。

链条驱动吊钩:链条驱动式吊钩系统具有很大的柔性, 它适合于生产中小件的公司。• 积放链-带有特别的轨道系统。单钩的吊重可达10,000公斤。• 自动链-实现间歇或连续式的输送,吊重可达10,000公斤。

电机驱动吊钩:电机驱动吊钩适用于大、中、小型工件。• 电机驱动时,最大吊重大10,000公斤。

行车及运输系统

预编程驱动电机在其轨道上行走,上下料区域可根据现场情况而定。工件的运动由安装在整个悬挂系统上的行程开关、限位开关等控制。

• 单轨行车升降葫芦, 吊重可达50,000公斤。 • 行车配置升降葫芦,用于无限大吊重。

抛丸器

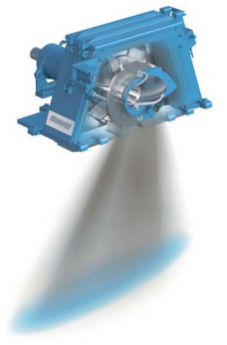

抛丸器: 高效且精密

TTBM抛丸器以其大容量和最大 利用效率著称,有多种规格以满足客 户不同的需求,具有高度灵活性。由于 抛丸器可以反转,其应用范围得到了 很大程度的扩展。

抛丸量可以在操作面板上进行调整, 丸料经过机械预加速连续输送到抛丸 器,这样保证了驱动电机能量的最佳 利用。抛丸器加上其对抛射角度的精 确设定,确保了工件清理的准确度。 高耐磨材料保证了抛丸器最长的使用 寿命。独特的设计使易损件更换更为 迅速而简单。

抛丸器的布置经过精心的设计,加上经过调整的抛射角度,确保工件表面暴露在抛射热区中被清理。在抛丸工作区内的抛丸器部件均采用高耐磨材料以避免过度磨损。

高效清理

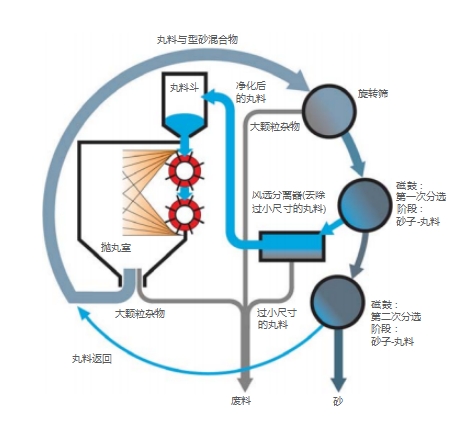

高效的丸砂分离确保完美的铸件清理∶

丸料净化与除尘工件的清理依赖于清洁的丸料∶被型砂、芯砂 以及氧化皮污染的丸料将严重降低抛丸机的 清理能力。而且这会增加耐磨件的磨损并损坏 工件。砂,碎片,氧化皮以及其他小杂志颗粒必须 被高效地与丸料分离。考虑到生产类型及可能 的杂质度,无锡途途提供的分离器可高效地 解决您的问题∶

• 风选加磁选分离器用以分离高污染的丸料 (产生于抛丸清理、落砂及去芯)。

• 风选分离器用于其他应用

通过使用合适的除尘器,生产过程中产生的杂 质可被完全分离。连续高效地除尘,丸砂分离,可 确保高效运行的同时对环境负责。

特点与优势

环保的工作场所，方便的设备维护，安全的生产运行

在当今沉重的工作负荷条件下，较长  的维护周期和较低的维护费用至关重  要。适当的措施可保证良好的耐磨性  能和维护的方便快捷。简单而有效的  密封部件可防止丸料的泄露。高效的  除尘设备和闭环式丸料输送系统可防  止设备运转时的污染环境。独特的机  械结构及方便的操作平台有助于目视  检查和独特的机械结构及方便的操作  平台有助于目视检查和日常维护工作。 安全部件保证只有设备关闭且抛丸器  停止旋转之后才可以进入抛丸室。原厂的易损件和零部件以及无锡途途的售后服务是保证抛丸清理系统处于最佳运转状态的先决条件。

技术参数

回转直径 Ø D   (毫米)     850 – 1800

吊钩高度    C    (毫米)    1100 - 2200

抛丸器数量              2 / 3 / 4 模块化系统中扩展

抛丸器功率      (千瓦)     5.5 - 37

设备类型与其他技术参数则根据客户要求提供。
